射頻識別技術原理分析

文章出處：http://www.hungpor.com 作者：鄭州興邦科技有限公司 人氣： 發表時間：2007年07月25日

射頻識別 (RFID)技術相對于傳統的磁卡及IC卡技術具有非接觸、閱讀速度快、無磨損等特點，在最近幾年里得到快速發展。為加強中國工程師對該技術的理解，本文詳細介紹了RFID技術的工作原理、分類、標準以及相關應用。

RFID技術利用無線射頻方式在閱讀器和射頻卡之間進行非接觸雙向數據傳輸，以達到目標識別和數據交換的目的。與傳統的條型碼、磁卡及IC卡相比，射頻卡具有非接觸、閱讀速度快、無磨損、不受環境影響、壽命長、便于使用的特點和具有防沖突功能，能同時處理多張卡片。在國外，射頻識別技術已被廣泛應用于工業自動化、商業自動化、交通運輸控制管理等眾多領域。

系統組成和工作原理

最基本的RFID系統由三部分組成：

1. 標簽(Tag，即射頻卡)：由耦合元件及芯片組成，標簽含有內置天線，用于和射頻天線間進行通信。

2. 閱讀器：讀取(在讀寫卡中還可以寫入)標簽信息的設備。

3. 天線：在標簽和讀取器間傳遞射頻信號。

有些系統還通過閱讀器的RS232或RS485接口與外部計算機(上位機主系統)連接，進行數據交換。

系統的基本工作流程是：閱讀器通過發射天線發送一定頻率的射頻信號，當射頻卡進入發射天線工作區域時產生感應電流，射頻卡獲得能量被激活；射頻卡將自身編碼等信息通過卡內置發送天線發送出去；系統接收天線接收到從射頻卡發送來的載波信號，經天線調節器傳送到閱讀器，閱讀器對接收的信號進行解調和解碼然后送到后臺主系統進行相關處理；主系統根據邏輯運算判斷該卡的合法性，針對不同的設定做出相應的處理和控制，發出指令信號控制執行機構動作。

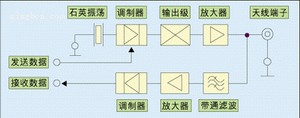

在耦合方式(電感-電磁)、通信流程(FDX、HDX、SEQ)、從射頻卡到閱讀器的數據傳輸方法(負載調制、反向散射、高次諧波)以及頻率范圍等方面，不同的非接觸傳輸方法有根本的區別，但所有的閱讀器在功能原理上，以及由此決定的設計構造上都很相似，所有閱讀器均可簡化為高頻接口和控制單元兩個基本模塊。高頻接口包含發送器和
